Comparação de Sistemas Estruturais Rígidos e Contraventados.

Vamos iniciar uma comparação entre sistemas estruturais, começando pela diferença entre:

• Pórtico com ligações rígidas;

• Estrutura contraventada com ligações flexíveis .

1. Estruturas Flexíveis com contraventamento

A estrutura com ligações viga-pilar flexíveis só é estável para ação de cargas verticais. Para resistir às ações horizontais, os pilares funcionam isolados (sem ação de pórtico);

por isso deve-se associar uma subestrutura com grande rigidez à flexão, denominada contraventamento, que pode ser uma subestrutura treliçada ou composta de uma ou mais paredes diafragmas, também denominadas paredes de cisalhamento (em geral disposta no entorno da caixa de escada).

As ligações flexíveis são mais simples de serem instaladas e têm menor custo em relação às

ligações rígidas, porém o contraventamento treliçado pode produzir efeitos negativos do ponto de vista arquitetônico. como, por exemplo, a obstrução oferecida para posicionamento das janelas e portas da edificação.

Para contornar este inconveniente, as diagonais em X de contraventamento podem ser dispostas em K.

Segue abaixo uma comparação entre os dois sistemas construtivos, a esquerda a comportamento devido a carga vertical e a direita ao horizontal:

Nesta comparação observou-se quase o dobro da deformação no sistema rígido quando comparado ao sistema flexível com contraventamento, mas esta diferença pode ter grandes variações a depender da rigidez da subestrutura de contraventamento.

• Sistema Estrutural Rígido e carga utilizadas na comparação.

• Diagrama de Esforço Normal no Sistema Estrutural Rígido.

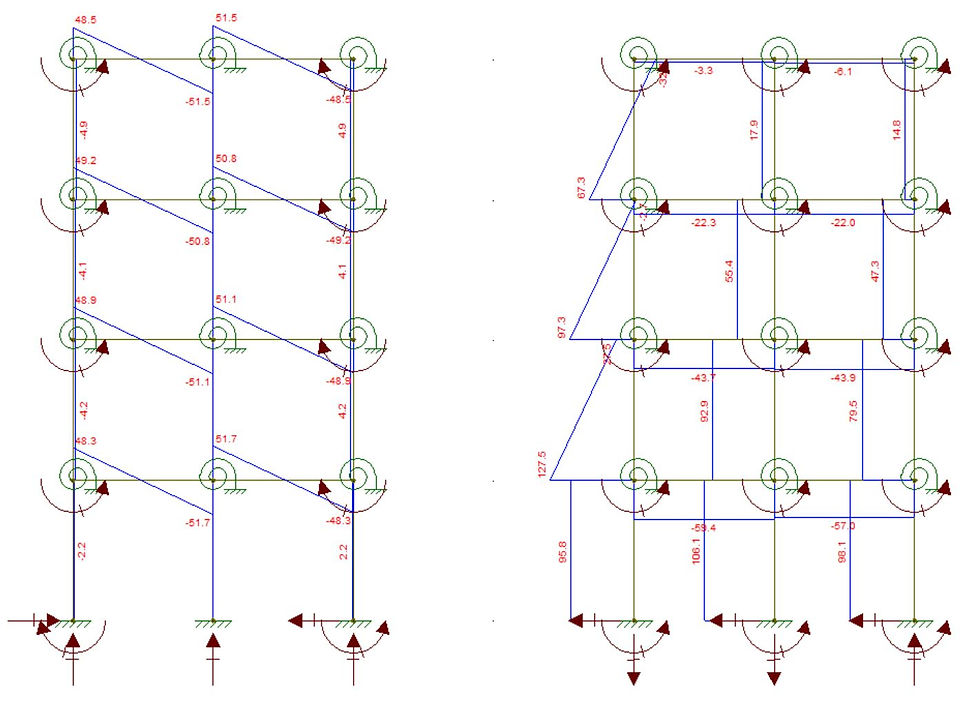

• Diagrama de Esforço Cortante no Sistema Estrutural Rígido.

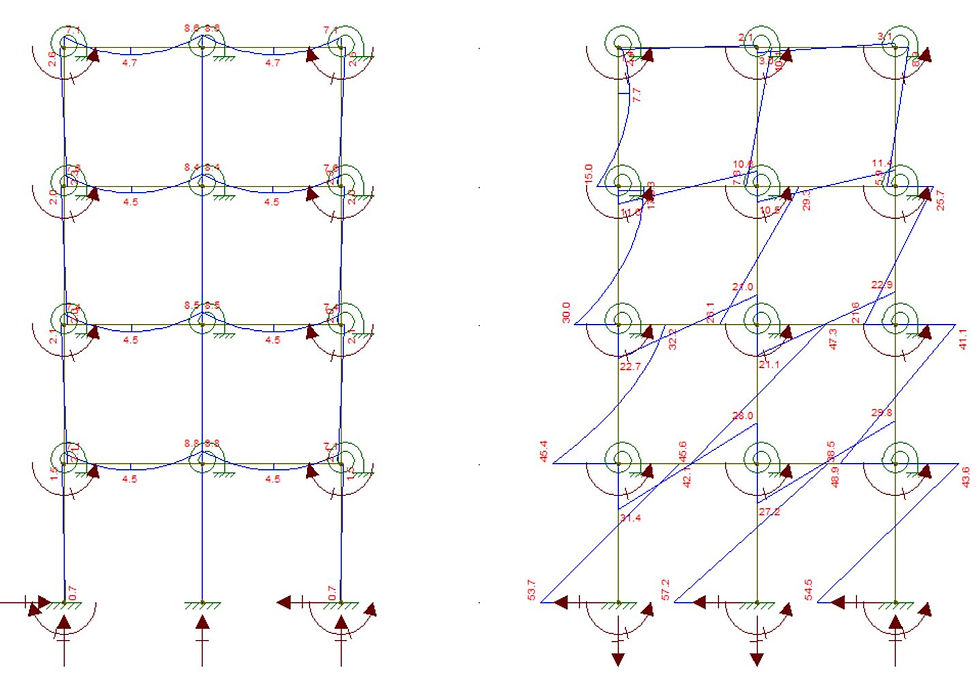

• Diagrama do Momento Fletor no Sistema Estrutural Rígido.

• Diagrama do Deformações no Sistema Estrutural Rígido.

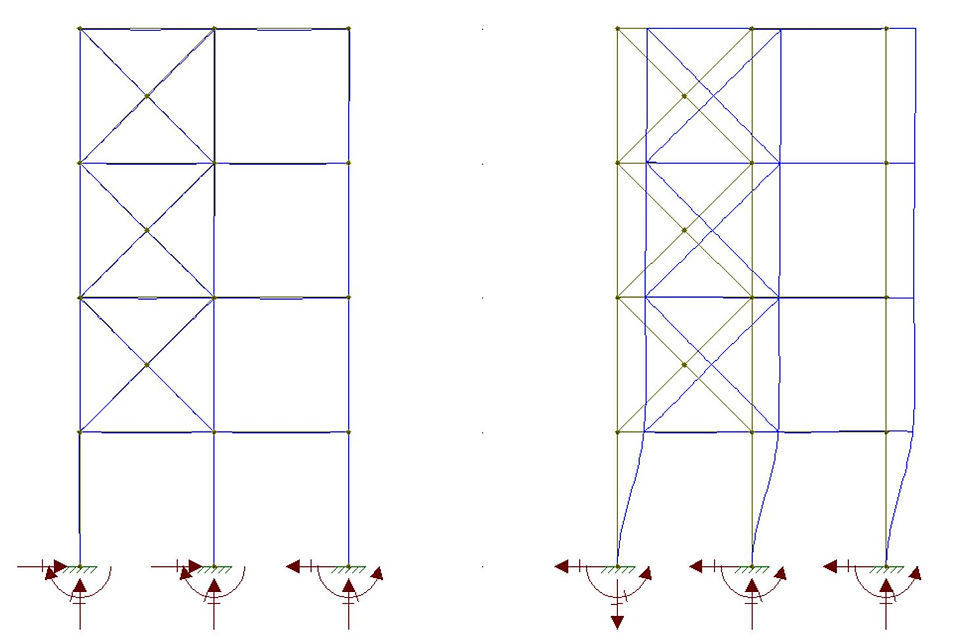

• Sistema Estrutural Flexível com contraventamento e carga utilizadas na comparação.

• Diagrama do Esforço Normal do Sistema Estrutural Flexível com contraventamento.

• Diagrama do Esforço Cortante do Sistema Estrutural Flexível com contraventamento.

• Diagrama de Momento Fletor do Sistema Estrutural Flexível com contraventamento.

• Diagrama de Deformação do Sistema Estrutural Flexível com contraventamento.
